0574-86628368 13656881518
0574-86628368 13656881518
熱作模具
在壓鑄等熱作模具中，常見的典型失效形式包括沖蝕、粘模、腐蝕和熱疲勞。
含鋁量高的涂層通常具有耐高溫性能，在高溫下仍可保持原有的硬度和化學(xué)特性，因此適用于熱作模具，例如：AlCrN涂層、AlTiN涂層及AlCrTiN涂層等。
壓鑄模具
在壓鑄行業(yè)，因為在每個壓鑄循環(huán)初期，模具型腔要承受熾熱熔融合金的急熱作用，工作表面會產(chǎn)生壓縮熱應(yīng)力；壓鑄結(jié)束后要在模具內(nèi)噴潤滑劑，進(jìn)行急冷，因而又在其表面產(chǎn)生拉應(yīng)力。在這樣的交變熱應(yīng)力作用下，模具表面會產(chǎn)生熱疲勞微裂紋，隨著壓鑄循環(huán)次數(shù)的增加，微裂紋急劇擴(kuò)展，有的向心部擴(kuò)展，形成龜裂紋。如果在裂紋周圍同時伴隨有熔融合金對模具型腔的沖刷及腐蝕，模具表面還會進(jìn)一步損壞，最終造成模具的早期開裂甚至報廢。壓鑄過程中的粘模、沖蝕、腐蝕而造成的產(chǎn)品廢品率高，生產(chǎn)效率低下，甚至造成模具的損壞等問題一直是困擾各壓鑄企業(yè)的老大難問題。

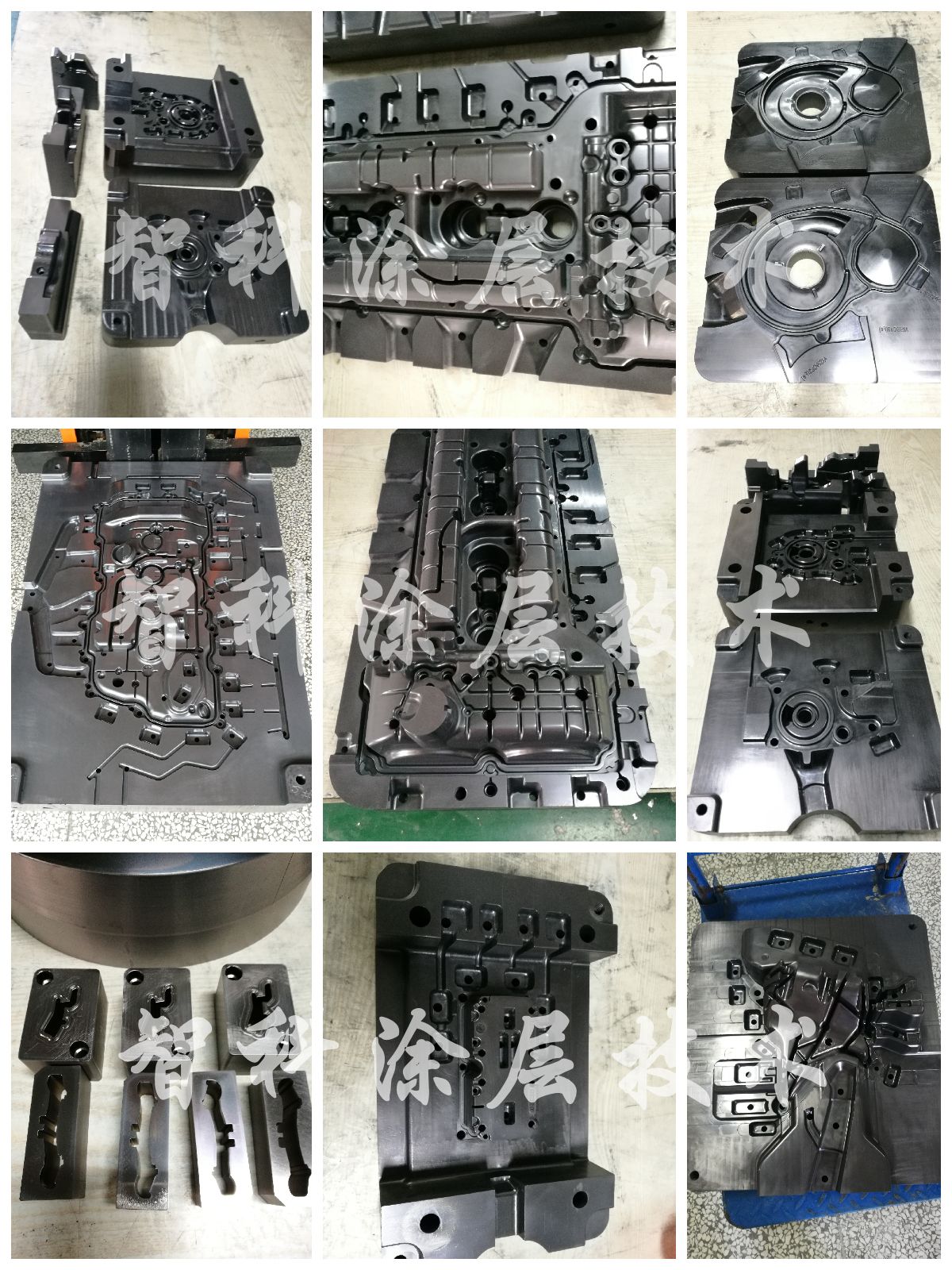

因此，考慮到大批量、低成本、高效率地生產(chǎn)合金壓鑄件，同時減少待模維修時間，智科層公司針對以上問題，選擇適合涂層，采用納米涂層的新技術(shù)，該方法是運用納米涂層技術(shù)，在模具表面沉積多層多元素金屬薄膜（膜層厚度為1~7um），這層膜具有耐磨損、抗腐蝕，高硬度的功能，由于這層膜不與鋁、鋅等金屬溶液親和或發(fā)生反應(yīng)，所以能極大地改善壓鑄件的離模性能而不發(fā)生粘模現(xiàn)象。在改善液體金屬粘模和熱龜裂方面取得最佳效果,有效解決壓鑄模具碰到的問題，以獲得最優(yōu)的綜合使用性能，而且是長效型的，解決了傳統(tǒng)工藝所無法解決的問題。
涂層優(yōu)勢：
1、顯著提高合金壓鑄模的抗熱熔損性能
2、改善脫模和抗腐蝕性能
3、提高合金壓鑄模的抗熱疲勞性能
4、顏色明顯，用戶可以根據(jù)涂層顏色的變化而及時返涂，以保護(hù)貴重精密模具。
5、顯著提高合金壓鑄模的使用壽命。
納米PVD涂層技術(shù)是一門介于材料學(xué)、物理學(xué)、電子學(xué)、化學(xué)、社會環(huán)境科學(xué)等的新型技術(shù)。核心技術(shù)應(yīng)用于金屬加工，制造業(yè)生產(chǎn)等方面，其旨在促進(jìn)現(xiàn)代切削刀具和制造加工業(yè)的高速發(fā)展。
應(yīng)用主要分為以下幾種：
切削刀具類
細(xì)微納米級顆粒的PVD涂層顯微結(jié)構(gòu)兼?zhèn)涓唔g性、高硬度、高抗氧化性的特性，并可實現(xiàn)加工過程中無摩擦排屑的極光滑表面。在涂層沉積過程中，做到涂層與產(chǎn)品基體的超強(qiáng)附著，同時可以有效的控制涂層的沉積厚度（單邊0.5微米─6微米），針對不同的產(chǎn)品類型涂層處理。PVD后的刀具也具備了CVD后的熱穩(wěn)定性，從而實現(xiàn)刀具的強(qiáng)力高效加工，使其具備卓越的使用性能。
模具及其機(jī)械零件類
針對不同的模具（塑膠模、五金沖壓模、壓鑄模、模具配件、成型模等）和機(jī)械耐磨、耐蝕零件等高要求五金制品所采用的PVD涂層工藝，可顯著提高產(chǎn)品表面硬度、耐磨性、耐蝕性、耐熱性以及潤滑性；并能方便脫膜，大力提升模具、零件的品質(zhì)（如表面粗糙度、耐磨性、精度等）和使用壽命，使其有效的發(fā)揮產(chǎn)品的潛能。
在模具的使用過程中，早期失效經(jīng)常出現(xiàn)。失效的因數(shù)通常是磨損、腐蝕、融合、粘著等。其問題不單是拖延生產(chǎn)周期，也大大增加了生產(chǎn)成本，進(jìn)而影響企業(yè)競爭力。為此，業(yè)界陸續(xù)推出不同的解決方案，而PVD涂層表面處理技術(shù)是倍受青睞的方案，能最有效的解決上述難題。
PVD涂層技術(shù)可以廣泛應(yīng)用于各類磨損、咬合、腐蝕、粘著、融合等而引起失效的工具、模具、機(jī)械零件、醫(yī)療器械等。其中，因磨損引起的失效的產(chǎn)品（如：沖裁、冷鐓、粉末成型等）涂層后可提高壽命2-20倍以上；因咬合引起產(chǎn)品或模具的拉傷問題（如：引伸模、拉伸模、翻邊模等），涂層后可以從根本上予以解決。PVD涂層處理適用的材料：承受加熱溫度大于230度而不受影響的金屬材料。
應(yīng)用實例：
模具名稱 涂層類型 模具材料 被加工材料 使用效果
沖裁模具 TiN(氮化鈦) SKD11 0.5mm不銹鋼板 提高9倍以上
沖頭模具 TiN(氮化鈦) Cr12MoV 低碳鋼板 提高5倍以上
粉末冶金 CrN(氮化鉻) DC53 WC+Co粉末 提高12倍以上
引伸模具 TiCN(碳氮化鈦) SKD11 低碳鋼板 解決模具、產(chǎn)品拉傷問題
壓鑄模具 AlCrN(氮化鉻鋁) H13 鋁合金6063 解決粘鋁料現(xiàn)象，模具壽命延長
納米PVD涂層處理的通常稱謂：鍍鈦、離子電鍍、真空電鍍、鍍膜、納米涂層、涂層等。
